MV-RAD 90°

  • Stufenlose, digitale Drehmomenteinstellung
  • Winkelantrieb für schwer zugängliche Stellen
  • Drehwinkelsteuerung
  • Drehmomentbereich 65-11.000 Nm
  • Wiederholgenauigkeit ±3,0 %
  • Anzeige über digitales Farbdisplay
  • Bedienung mit Folientaster
  • 360°-drehbarer Handgriff
  • Drehmomentkontrolle auch im Linkslauf
  • Intelligenter Zähler für Lebens- und Wartungszyklus
  • Schraubenprüfprogramm für Wartungsarbeiten optional
  • Dokumentationssystem optional
  • Ausführung als 120 V-Maschine optional
  • ProTight™ Werkerleitsystem optional
  • BoltPilot® optional
Strombetrieben
Strombetrieben
Bluetooth-Konnektivität
Bluetooth-Konnektivität
Datentransfer zum PC
Datentransfer zum PC
Drehwinkelfunktion
Drehwinkelfunktion
TypAntriebs-VierkantDrehmoment [Nm]Drehzahl [min-1]Gewicht [kg]Abmessungen [mm]
min.max.ABCD
MV-RAD 6-90°¾"65650284,71526373390
MV-RAD 14-90°¾"1401.400135,31766373390
MV-RAD 34-90°1"3403.4005,57,52247777400
MV-RAD 34-2-90°1"3403.4007,57,52247777400
MV-RAD 40-90°1"4004.0003,47,72128181400
MV-RAD 45-90°1" & 1½"4504.50039,52528686404
MV-RAD 55-90°1½"1.4005.5002,810,42459595409
MV-RAD 70-90°1½"1.4007.000110,42459595409
MV-RAD 110-90°1½"2.10011.0001,213,6269108108415

Download Datenblatt

Der elektrische Winkelschrauber der Serie MV-RAD 90° ist durch seine besondere Bauform gekennzeichnet. Mit dem Winkelgetriebe können schwer zugängliche Stellen erreicht werden. Mit einer Wiederholgenauigkeit von ±3,0 % und einem Drehmomentbereich von 65-11.000 Nm, deckt das Schraubgerät alle stahlbauüblichen Produktions- und Montagearbeiten ab. Mit diesem Gerät ist ein Drehwinkelanzug möglich. Optional kann der MV-RAD 90° mit einem Dokumentationssystem ausgestattet werden. Für Wartungsarbeiten eignet sich das Prüfprogramm – einer zusätzlichen Software, die von M-PT entwickelt wurde. Dabei wird die Schraubverbindung manipulationsfrei überprüft, indem sich die Steuerelektronik des Schraubers mit einem hochkomplexen Algorithmus behutsam an das zu prüfende Drehmoment antastet. Die feste Schraube wird während der Prüfung nicht nachgedreht, anders als bei konventionellen Schraubgeräten. Mit einer Vielzahl an Menüsprachen im Schraubgerät und der optionalen 120V-Ausführung, ist der MV-RAD 90° weltweit einsetzbar. Alle Schrauber werden mit Abstützung und 2x Sicherungsring, Werksprüfzeugnis und Bedienungsanleitung in einem Werkzeugkoffer geliefert.

Optionen

  • Schraubenprüfprogramm
  • Dokumentationssystem
  • Ausführung als 120 V-Maschine
  • ProTight™ Werkerleitsystem
  • BoltPilot®

Zubehör

Zusatzhandgriff
Barcode-Scanner
Offset-Getriebe
Sonderreaktionsarm
Zweihandbedienung

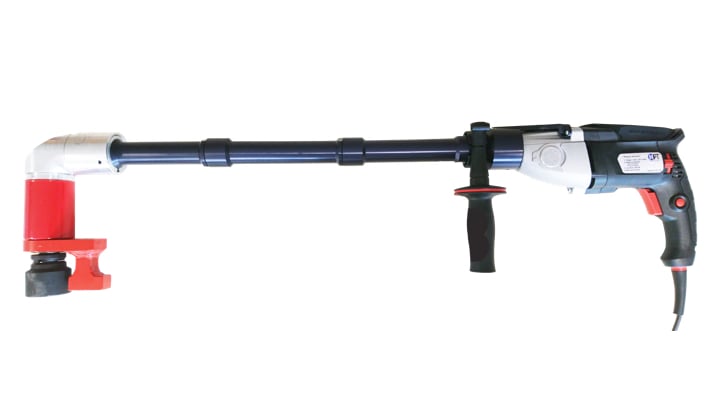

Verlängerung

Lieferumfang

  • Elektrischer Drehmomentschrauber MV-RAD 90°
  • Reaktionsarm mit zwei Sicherungsringen
  • Werksprüfzeugnis
  • Bedienungsanleitung
  • Werkzeugkoffer
