SL/GX/DX
- Drehmomentgesteuerte Abschaltung
- Wiederholgenauigkeit ±5,0 %
- Drehmomenteinstellung über ein fein abgestuftes Druckregelventil
- Sehr robust, schnell und sicher
- Geräusch- und vibrationsarm
- Sehr gutes Leistungsgewicht
- Tragbare Wartungseinheit inklusive
- Optional in ATEX-Ausführung erhältlich

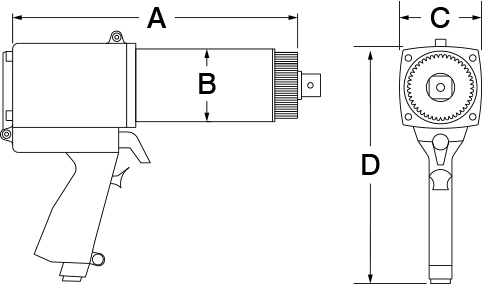

| Typ | Antriebs-Vierkant | Drehmoment [Nm] | Drehzahl [min-1] | Gewicht [kg] | Abmessungen [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|
| min. | max. | A | B | C | D | ||||
| 100 SL | ½" & ¾" | 35 | 100 | 275 | 2,6 | 161 | 63 | 70 | 206 |
| 275 SL | ¾" | 50 | 275 | 90 | 2,9 | 173 | 63 | 70 | 206 |
| 475 SL | ¾" | 70 | 475 | 65 | 2,9 | 173 | 63 | 70 | 206 |
| 10 GX | ¾" | 150 | 950 | 30 | 3,5 | 209 | 63 | 70 | 206 |
| 14 GX | ¾" | 275 | 1.350 | 20 | 3,5 | 209 | 63 | 70 | 206 |
| 20 DX | 1" | 400 | 2.000 | 10 | 3,9 | 205 | 69 | 70 | 206 |
| 34 GX | 1" | 700 | 3.400 | 9 | 6,1 | 246 | 77 | 84 | 242 |
| 40 DX | 1" & 1½" | 1.200 | 4.000 | 8 | 6,6 | 261 | 81 | 84 | 242 |
| 46 GX | 1" & 1½" | 1.400 | 4.600 | 12 | 9,0 | 325 | 86 | 96 | 266 |
| 70 DX | 1½" | 2.000 | 7.000 | 8 | 10,7 | 294 | 95 | 96 | 269 |
| 80 DX | 1½" | 2.700 | 8.000 | 7 | 12,5 | 348 | 101 | 101 | 269 |
| 110 DX | 1½" | 3.400 | 10.800 | 4 | 13,9 | 318 | 108 | 108 | 273 |
| 150 DX | 1½" & 2½" | 5.400 | 15.000 | 3 | 19,0 | 361 | 127 | 127 | 281 |
Die pneumatischen Drehmomentschrauber der Serie SL/GX/DX bieten das beste Leistungsgewicht. Das Drehmoment wird über ein fein abgestuftes Druckregelventil der mitgelieferten Wartungseinheit eingestellt. Durch den kontinuierlichen und gleichmäßigen Drehmomentaufbau wird das Drehmoment ideal in die Schraubverbindung eingeleitet. Lärm, Vibration und Gewindeschädigung, wie bei herkömmlichen Schlagschraubern, werden vermieden. Optional sind die Pneumatikschrauber auch mit ATEX-Zertifizierung erhältlich. Alle Schrauber der Serie SL/GX/DX werden mit Abstützung und 2x Sicherungsring, Wartungseinheit inkl. Druckluftöl, Druckluftschlauch 3,6 m, Werksprüfzeugnis und Bedienungsanleitung in einer faltbaren Transportbox geliefert.
Optionen
- ATEX-Zertifizierung auf Schraubgerät und Wartungseinheit
- Wartungseinheit mit zwei festen Druckeinstellungen
- Pneumatikschrauber mit integriertem Drehmomentsensor
- Weitere Schlauchlängen auf Anfrage
Zubehör
Lieferumfang
- Drehmomentschrauber SL/GX/DX
- Reaktionsarm mit zwei Sicherungsringen
- Wartungseinheit inkl. Druckluftöl
- Druckluftschlauch 3,6 m
- Werksprüfzeugnis
- Bedienungsanleitung
- Faltbare Transportbox
