QXN/QXC
- Eine voreingestellte Drehmoment-/Drehwinkelfolge (QXN) oder acht voreingestellte Drehmoment-/Drehwinkelfolgen (QXC)
- Drehmomentbereich 1-80Nm
- Wiederholgenauigkeit ±4,0%
- Bürstenloser Elektromotor
- Pistolenbauform (bis 18Nm) optional
- Li-Ion-Akku mit 5,0Ah (nur für 20V-Ausführung) optional
- ProTight™ Werkerleitsystem optional
| Typ | Antriebs-Vierkant | Drehmoment [Nm] | Drehzahl [min-1] | Gewicht [kg] | Akku-Spannung [V] | Abmessungen [mm] | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | A | B | |||||
| QXN/QXC 5 | ¼" | 1 | 5 | 1.213 | 1,6 | 20 | 552 | 9 |
| QXN/QXC 10 | ⅜" | 2 | 10 | 936 | 1,6 | 20 | 525 | 13 |
| QXN/QXC 15 | ⅜" | 3 | 15 | 600 | 1,6 | 20 | 525 | 13 |
| QXN/QXC 18 | ¼" & ⅜" | 3,6 | 18 | 500 | 1,7 | 20 | 542 | 14 |
| QXN/QXC 20 | ⅜" | 4 | 20 | 1.045 | 2,7 | 40 | 578 | 13 |
| QXN/QXC 27 | ⅜" | 5,4 | 27 | 330 | 2,1 | 20 | 552 | 17 |
| QXN/QXC 30 | ⅜" & ½" | 6 | 30 | 775 | 2,9/4,8 | 40 | 582 | 17 |
| QXN/QXC 35 | ⅜" & ½" | 7 | 35 | 640 | 2,9/4,8 | 40 | 582 | 17 |
| QXN/QXC 40 | ½" | 8 | 40 | 545 | 3,0/5,0 | 40 | 586 | 22 |
| QXN/QXC 80 | ½" | 12 | 80 | 375 | 3,0/5,0 | 40 | 586 | 22 |
Die akku-betriebenen Drehmomentschrauber der Serie QX sind für alle Montagearbeiten im niedrigen Drehmomentbereich konzipiert. Mit Drehmomenten von 1-80Nm und einer Wiederholgenauigkeit von ±4,0%, ist die Serie QX bestens geeignet für den Maschinen- und Anlagenbau. Das Schraubgerät wird mit einer ausgewählten Schraubfolge vorprogrammiert, welche aus bis zu acht einzelnen Drehmoment- und Drehwinkelschritten besteht. Eine farbliche LED-Anzeige signalisiert, ob der Schraubvorgang IO oder NIO war. Das Standardsortiment kann mit weiteren Schraubfolgen erweitert werden. Dazu besteht die Möglichkeit das Schraubgerät mit acht voreingestellten Schraubfolgen zu erwerben oder darüber hinaus das Softwareprogramm, damit der Bediener das Werkzeug mit einzelnen Schraubfolgen selbst bespielen kann. Die letztere Variante bietet maximale Flexibilität, wenn das Werkzeug für mehrere unterschiedliche Schraubfolgen eingesetzt werden soll. Alle Schrauber werden mit 2x Akku, Schnellladegerät, Werksprüfzeugnis und Bedienungsanleitung geliefert.
Optionen
- Schraubgerät mit acht voreingestellten Schraubfolgen (Serie QXC)
- Pistolenbauform (bis 18Nm)
- Software zur selbstständigen Drehmoment-/Drehwinkeleinstellung
- Li-Ion-Akku mit 5,0Ah (nur für 20V-Ausführung)
- ProTight™ Werkerleitsystem (Serie QXC)
Zubehör

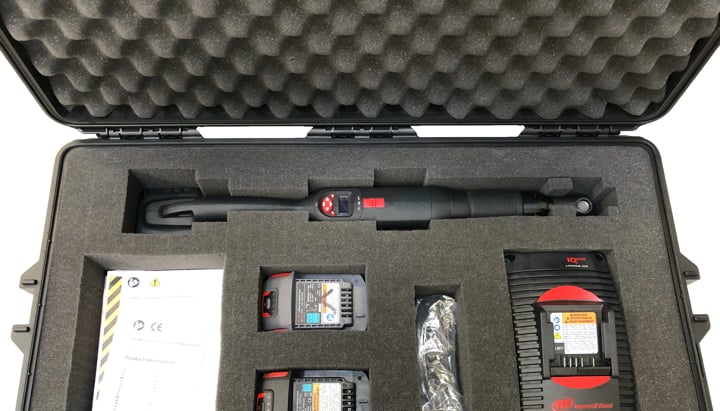

Lieferumfang
- Akku-betriebener Drehmomentschrauber QX-Serie
- Werksprüfzeugnis
- Bedienungsanleitung
