MGR
- Mehrstufiger Schraubenspannzylinder mit automatischer Kolbenrückstellung
- Bolzengrößen M20-M64
- Max. Druck von 1.500 bar
- Höchste Kraft bei minimalem Außendurchmesser
- Zerstörungsschutz durch mechanischen Anschlag
- Zeitersparnis durch Federrückzug
- Inklusive Tragegurt
| Typ | Gewinde* | Max. Druck [bar] | Vorspann-Kraft [kN] | Hub [mm] | Bolzenüber-stand [mm] | Gewicht [kg] | Abmessungen [mm] | |
|---|---|---|---|---|---|---|---|---|
| A | B | |||||||
| MGR 20LD | M20 | 1.500 | 196 | 7 | 41-45 | 3,5 | 57,0 | 149 |
| MGR 24LD | M24 | 1.500 | 285 | 7 | 51-55 | 4,3 | 62,0 | 168 |
| MGR 30LD | M30 | 1.350 | 463 | 7 | 59-83 | 6,5 | 73,5 | 207 |
| MGR 33LD | M33 | 1.350 | 562 | 10 | 71-90 | 7,1 | 78,5 | 234 |
| MGR 36LD | M36 | 1.350 | 674 | 10 | 70-91 | 8,7 | 82,0 | 236 |
| MGR 42LD | M42 | 1.500 | 975 | 10 | 80-107 | 13,0 | 98,5 | 264 |
| MGR 48LD | M48 | 1.500 | 1.194 | 10 | 100-120 | 15,8 | 112,0 | 279 |
| MGR 52LD | M52 | 1.500 | 1.424 | 10 | 107-127 | 19,0 | 121,0 | 292 |
| MGR 56LD | M56 | 1.500 | 1.675 | 10 | 110-135 | 25,0 | 126,0 | 307 |
| MGR 64LD | M64 | 1.500 | 2.245 | 10 | 131-166 | 28,6 | 139,0 | 334 |

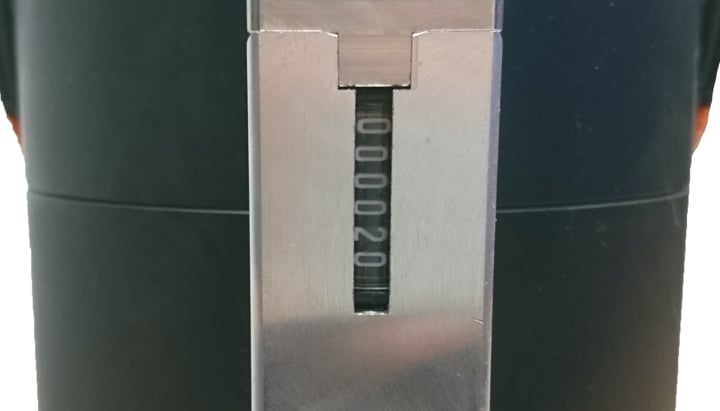

Der mehrstufige Schraubenspannzylinder der Serie MGR besitzt mehrere wirksame Kolbenflächen und eignet sich für hohe Verschraubungszyklen. Neben den gängigen Bolzengrößen von M20-M64, sind auch hier weitere Gewindegrößen auf Anfrage möglich. Mit Hilfe der mitgelieferten Druck-Kraft-Tabelle wird der Druck an der Hydraulikpumpe eingestellt, um die richtige Spannkraft am Spannzylinder zu erzeugen. Der optionale Zykluszähler zählt jeden Druckzyklus, mit dem der Spannzylinder beaufschlagt wird. Damit können Wartungsintervalle effizient geplant werden und die Zyklendaten dokumentiert und ausgewertet werden. Zusätzlich ist in diesem Spannzylinder eine Hubbegrenzung verbaut. Dies verhindert, dass der Kolben zu weit ausgefahren wird und Hydrauliköl unter Druck austritt. Dadurch wird die Arbeitssicherheit erhöht. Die integrierte Kolbenrückstellung durch Tellerfedern erhöht die Arbeitsgeschwindigkeit. Über den direkten Zahntrieb wird die Sechskantmutter während des Spannvorgangs drehrichtungsgleich angelegt und gelöst. Die Spannzylinder der Serie MGR eignen sich für das simultane Anziehen mehrerer Schrauben.
Optionen
- Weitere Gewindegrößen auf Anfrage
- Sonderbauformen auf Kundenwunsch erhältlich
Zubehör
Lieferumfang
- Hydraulischer Spannzylinder MGR mit Tragegurt
- Spannkrafttabelle
- Werksprüfzeugnis
- Bedienungsanleitung
