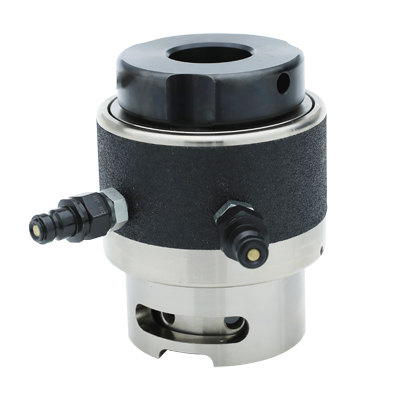

HSR
- Einstufiger Schraubenspannzylinder mit automatischer Kolbenrückstellung
- Bolzengrößen M20-M115
- Max. Druck von 1.500 bar
- Hub von 10 mm
- Konstruktion ermöglicht Einsatz bei großen Bolzenüberständen
- Visuelle Anzeige bei maximalem Hub
- Hubbegrenzung
| Typ | Gewinde* | Vorspann-Kraft [kN] | Gewicht [kg] | Abmessungen [mm] | |||
|---|---|---|---|---|---|---|---|
| A | B | C | D | ||||
| HSR 0 | M20-M22 | 160 | 2,5 | 67 | 93 | 63 | 114 |
| HSR 1 | M24-M30 | 280 | 3,7 | 85 | 117-120 | 68-76 | 142-145 |
| HSR 2 | M24-M36 | 450 | 5,5 | 103 | 117-126 | 75-89 | 142-151 |
| HSR 3 | M33-M42 | 660 | 7,5 | 118 | 123-132 | 92-105 | 150-159 |
| HSR 4 | M39-M48 | 1.000 | 11,5 | 141 | 132-144 | 112-128 | 164-176 |
| HSR 5 | M52-M70 | 1.500 | 18,5 | 176 | 148-167 | 134-165 | 187-206 |
| HSR 6 | M64-M90 | 2.500 | 33,0 | 219 | 167-180 | 172-205 | 216-235 |
| HSR 7 | M90-M100 | 3.200 | 47,0 | 252 | 186-199 | 230-242 | 241-254 |
| HSR 8 | M105-M115 | 4.100 | 63,5 | 283 | 199-212 | 255-270 | 264-277 |
Der einstufige Schraubenspannzylinder der Serie HSR kann für Bolzengrößen von M20-M100 eingesetzt werden, unabhängig vom Bolzenüberstand. Mit Hilfe der mitgelieferten Druck-Kraft-Tabelle wird der Druck an der Hydraulikpumpe eingestellt, um die richtige Spannkraft am Spannzylinder zu erzeugen. Beim maximalen Hub wird auf dem Kolben eine Markierung sichtbar. Zusätzlich ist in diesem Spannzylinder eine Hubbegrenzung verbaut. Dies verhindert, dass der Kolben zu weit ausgefahren wird und Hydrauliköl unter Druck austritt. Dadurch wird die Arbeitssicherheit erhöht. Die automatische Kolbenrückstellung erfolgt mit einem Federmechanismus. Mit diesem Spannzylinder werden Schrauben schnell und sicher angezogen. Die Wartungsanforderungen sind äußerst gering, wodurch auch die Ausfallzeiten des Spannzylinders gering bleiben. Darüber hinaus eignen sich die Spannzylinder für das simultane Anziehen mehrerer Fundamentschrauben.
Optionen
- Weitere Gewindegrößen auf Anfrage
- Personalisierte Gravur auf dem Gehäuse (z.B. Firmenlogo)
Zubehör
Lieferumfang
- Hydraulischer Spannzylinder HSR
- Nachstellstab
- Druck-Kraft-Tabelle
- Werksprüfzeugnis
- Bedienungsanleitung
