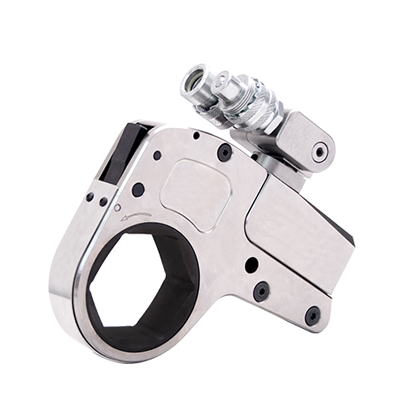

MFC
- Extrem flache Bauweise für höhenbeschränkte Schraubfälle
- Wiederholgenauigkeit ±3,0 %
- Betriebsdruck bis 700 bar
- Torsions-Rückhalteklinkensystem für maximalen Wirkungsgrad
- Integriertes Sicherheitsventil zum Schutz vor Überdruck
- Alle Standard-Kassetten mit maximalem Drehmoment belastbar
- Wechselkassetten mit geringem Kopfradius
- 360° x 185°-Anschlussdrehgelenk mit Schnell- oder Schraubkupplung
- Geeignet für kontinuierlichen Einsatz bei maximalem Druck
| Typ | Schlüssel-Weite [mm] | Drehmoment [Nm] | Gewicht [kg] | Abmessungen [mm] | |||||
|---|---|---|---|---|---|---|---|---|---|
| min. | max. | A | BR | D1 | D2 | E | |||
| 2 MFC | 19 - 55 | 225 | 2.250 | 2,4 | 32 | 27-43 | 95 | 132 | 186 |
| 2 MFC | 60 | 235 | 2.350 | 2,6 | 32 | 46 | 95 | 132 | 186 |
| 4 MFC | 34 - 65 | 520 | 5.200 | 5,7 | 43 | 36-53 | 127 | 176 | 251 |
| 4 MFC | 70 - 80 | 575 | 5.750 | 6,4 | 43 | 56-61 | 127 | 176 | 251 |
| 8 MFC | 41 - 95 | 1.050 | 10.500 | 9,6 | 53 | 46-71 | 154 | 211 | 308 |
| 8 MFC | 100 - 105 | 1.100 | 11.000 | 10,0 | 53 | 75-78 | 154 | 211 | 308 |
| 14 MFC | 50 - 115 | 1.850 | 18.500 | 17,8 | 64 | 60-87 | 200 | 252 | 378 |
| 30 MFC | 85 - 155 | 4.190 | 41.900 | 31,0 | 85 | 77-115 | 253 | 300 | 460 |
| 30 MFC | 160 - 175 | 4.460 | 44.600 | 33,5 | 85 | 122-128 | 253 | 300 | 460 |
| 60 MFC | 145 - 185 | 9.250 | 92.500 | 108,0 | 120 | 123-146 | 338 | 380 | 590 |
| 60 MFC | 230 | 10.160 | 101.600 | 125,0 | 120 | 173 | 338 | 380 | 680 |
Die extrem flachen hydraulischen Kassettenschrauber der Serie MFC passen auf nahezu alle Schraubverindungen. Mit dieser Konstruktion ist er perfekt bei platzbeengten Anwendungen. Mit dem Torsions-Rückhalteklinkensystem wird der maximale Wirkungsgrad erreicht, da die Bolzentorsion bei jedem Hub zurückgehalten wird. So wird eine direkte Vorspannkraft-Übertragung optimiert.
Optionen
- Höhere Drehmomente auf Anfrage
- Personalisierte Gravur auf dem Gehäuse (z.B. Firmenlogo)
Zubehör
Lieferumfang
- Hydraulischer Kassettenschrauber MFC
- Austauschbare Wechselkassette
- Drehmomenttabelle
- Werksprüfzeugnis
- Bedienungsanleitung
- Werkzeugkoffer (bis Typ 14 MFC)
