Serie MX
- Drehmomentvervielfältiger mit Schrägabstützung
- Drehmomentbereich 100-16.000 Nm
- Anzeigeabweichung ±4,0 %
- Kontrolliertes Anziehen mit Drehmomentschlüssel
- Lösen von Schrauben mit geringem Kraftaufwand
- RS-Rücklaufsperre (ausgenommen MX 8, MX 18)

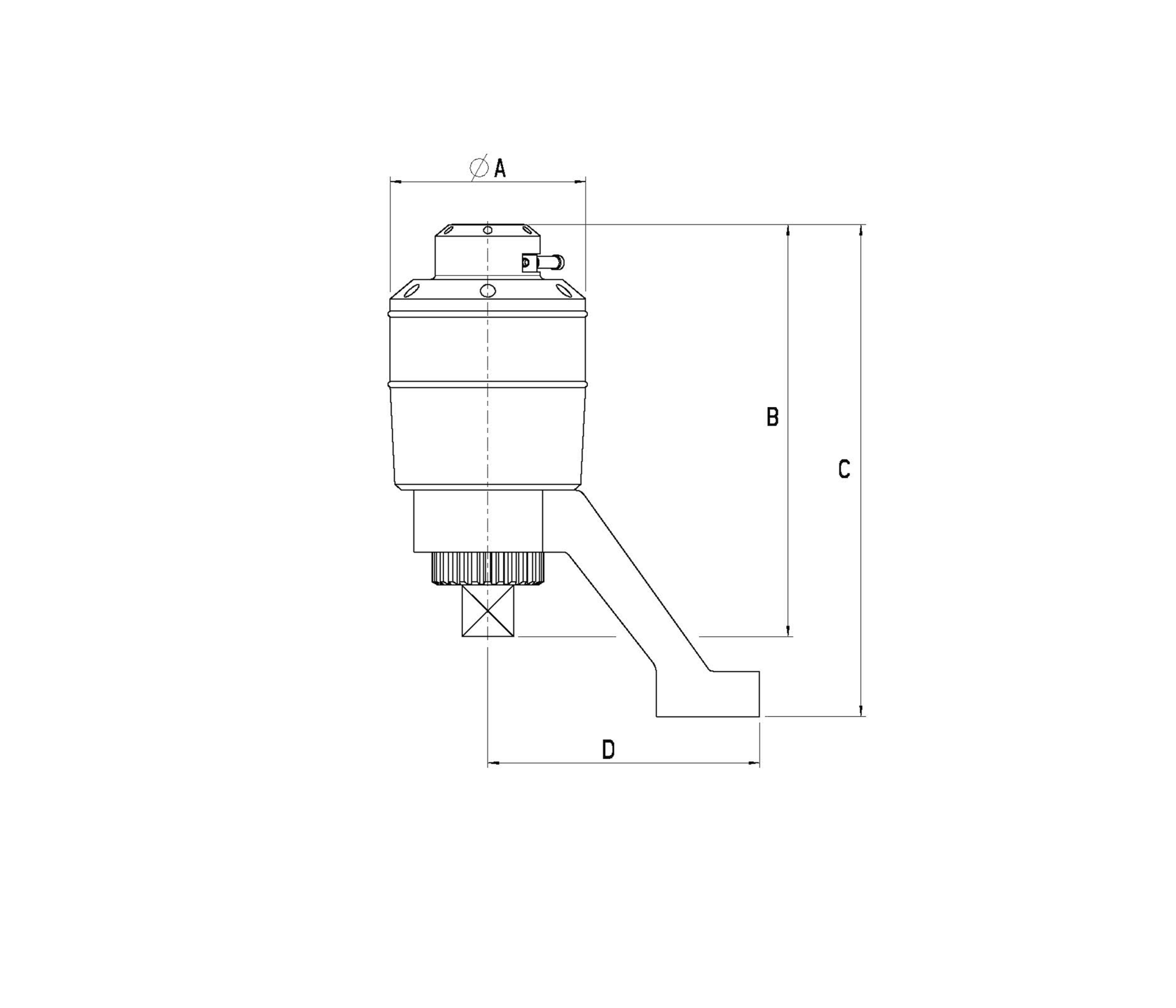

| Typ | Vierkant | Maximales Drehmoment [Nm] | Übersetzungs-Verhältnis | Gewicht [kg] | Abmessungen [mm] | ||||
|---|---|---|---|---|---|---|---|---|---|
| Antrieb | Abtrieb | A | B | C | D | ||||
| MX 8 | ½" | ¾" | 800 | 1 : 3,5 | 1,3 | 65 | 105 | 132 | 130 |
| MX 18 | ¾" | 1" | 1.800 | 1 : 3,6 | 3,0 | 90 | 150 | 188 | 132 |
| MX 28 | ½" | 1" | 2.800 | 1 : 13 | 5,2 | 95 | 200 | 240 | 132 |
| MX 38 | ¾" | 1" | 3.800 | 1 : 13 | 5,2 | 95 | 200 | 240 | 132 |
| MX 50 | ¾" | 1½" | 5.000 | 1 : 17 | 7,0 | 120 | 215 | 272 | 150 |
| MX 80 | ¾" | 1½" | 8.000 | 1 : 49 | 11,5 | 132 | 268 | 344 | 200 |
| MX 120 | ¾" | 1½" | 12.000 | 1 : 58 | 14,0 | 156 | 272 | 348 | 200 |
| MX 160 | ¾" | 2½" | 16.000 | 1 : 75 | 26,0 | 215 | 292 | 370 | 225 |
Der Drehmomentvervielfältiger der Serie MX besticht durch seine kompakte Bauart, geringes Gewicht und den flexiblen Einsatz bei jedem Anwendungsfall. Eine eingebaute Überlastsicherung schützt das Getriebe. Dazu ist der Drehmomentvervielfältiger auf der Antriebsseite mit einem Torsionsstift ausgestattet. Dieser Torsionsstift besitzt Sollbruchstellen und zerbricht, wenn das Drehmoment zu hoch ist. Abgescherte Stifte können durch den Anwender leicht vor Ort ersetzt werden. Im Lieferumfang ist ein Ersatzstift enthalten. Die RS-Rücklaufsperre speichert das aufgebaute Drehmoment und verhindert das Zurückschlagen des Betätigungswerkzeugs. Damit muss die elastische Verformung in Getriebe und Schraube nicht bei jedem Knarrenhub erneut überwunden werden. Mit einer Vielzahl an Abstützungen und Sonderanfertigungen ist der Drehmomentvervielfältiger der Serie MX nahezu überall einsetzbar.
Optionen
- Drehmomentvervielfältiger mit geringer Umsetzung und gefrästem oder alternativ geschmiedetem Gehäuse
Zubehör
Lieferumfang
- Mechanischer Kraftvervielfältiger MX
- Schrägabstützung
- Ersatz-Abscherstift
- Drehmomenttabelle
- Bedienungsanleitung
- Werkzeugkoffer
